Instalatorzy kabli korzystają z wielu narzędzi. Potrzebujesz podstawowych narzędzi ręcznych i specjalistycznego sprzętu testowego. Dzięki tym narzędziom Twoje połączenia będą wydajne i niezawodne. Są one niezbędne na każdym etapie instalacji kabla, od wstępnej konfiguracji po końcowe testowanie. Znajomość tych narzędzi pokazuje precyzję i umiejętności potrzebne w tej pracy. Wysokiej jakości narzędzia, takie jak niektóre narzędzia MARSHINE, robią dużą różnicę.
Musisz precyzyjnie przyciąć i przygotować kable. Podstawowymi narzędziami do tego są nożyce do kabli i przecinaki do drutu.Nożyce do kabli mają większe szczęki i dłuższe uchwytydo grubszych kabli. Przecinarki do drutu doskonale nadają się do cieńszych drutów. Profesjonalni technicy używają tych narzędzi do czystych i precyzyjnych cięć. Używasz również zaciskarki do kabli. To ręczne narzędzie umożliwia łączenie przewodów i kabli poprzez mocowanie złączy. Elektrycy uważają, że jest to niezbędne do szybkiego i łatwego zakończenia przewodów elektrycznych.

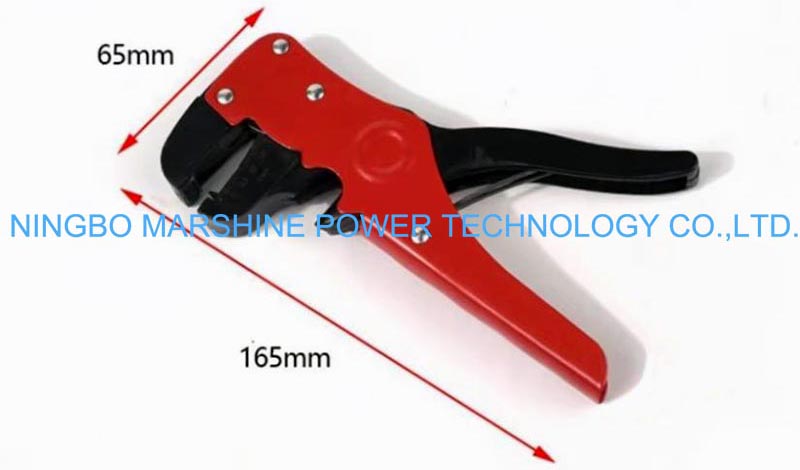

Narzędzia do usuwania izolacjisą równie istotne. Należy usunąć izolację, nie uszkadzając znajdującego się pod spodem przewodu. Standardem branżowym dotyczącym ściągaczy izolacji jestSAE-AS5768. Norma ta zapewnia jakość narzędzi i ostrzy. Precyzyjne narzędzie do usuwania izolacji często zawiera:Pokrętło regulacji z 10 pozycjami. Dzięki temu za każdym razem uzyskasz powtarzalne wyniki. Usuwa powłoki z różnych typów kabli, w tym kabli sygnałowych, telefonicznych i do transmisji danych. Obsługuje średnice od 2,5 mm do 11 mm. Niektóre narzędzia MARSHINE oferują tego rodzaju precyzję.
Po przygotowaniu kabli należy je odpowiednio zabezpieczyć. W przypadku instalacji na zewnątrz można zastosować wodoodporną rurę osłonową. Obejmuje to przewody, aby chronić je przed wilgocią i uszkodzeniami fizycznymi.Przewód PVC jest odporny na korozję, dzięki czemu doskonale nadaje się do użytku pod ziemią. Wybierasz także kable o odpowiednich parametrach. Kabel UF (Underground Feeder) ma grubą osłonę do bezpośredniego zakopania. Drut THWN jest odporny na wodę i ciepło w instalacjach kablowych.
Aby zabezpieczyć połączenia, należy zastosować rurkę termokurczliwą. Po podgrzaniu tworzy szczelne, wodoszczelne uszczelnienie. Wodoodporna taśma elektryczna zapewnia również dodatkową ochronę wokół połączeń. Osłony i ochraniacze kabli chronią kable przed czynnikami zewnętrznymi.Wytrzymałe ochraniacze kablizapobiegają wypadkom w miejscach skrzyżowania kabli w obszarach o dużym natężeniu ruchu. Systemy zarządzania kablami, takie jak korytka, wspierają i chronią kable przed uszkodzeniem. Wytrzymałe opaski kablowe pomagają organizować i zarządzać kablami elektrycznymi. Zawieszenie kabli nad ziemią zapobiega poślizgnięciom, potknięciom i upadkom w ruchliwych miejscach pracy.
Nosisz także narzędzia ogólnego użytku i pomiarowe. Multimetr jest kluczowym narzędziem diagnostycznym. Używasz tegosprawdzić ciągłość obwodów. Pomaga znaleźć obwody otwarte. Można również wykryć nadmierny opór. Wskazuje bezpośrednie awarie zwarcia do masy. Chociaż standardowe multimetry sprawdzają się w przypadku wielu kontroli, mogą nie wykryć wszystkiego. Do bardzo precyzyjnej diagnostyki, szczególnie w sytuacjach wysokoprądowych, może być potrzebny specjalistyczny miliomomierz. To narzędzie przykłada większy prąd, aby dokładniej zmierzyć rezystancję.
Po zainstalowaniu kabli należy upewnić się, że działają prawidłowo. Testerzy i osoby certyfikujące kable są przy tym kluczowi. Pomagają Ci zidentyfikowaćuszkodzenia fizyczne, takie jak strzępienie lub skaleczenia. Możesz także wykryć problemy z nieprawidłowymi połączeniami lub wadliwymi złączami RJ45. Narzędzia te weryfikują zgodność z ograniczeniami dotyczącymi długości kabla, zapobiegając utracie danych. Diagnozują nawet zakłócenia spowodowane zakłóceniami elektromagnetycznymi (EMI).
Testerzy walidujący identyfikują błędytakie jak przerwy, zwarcia lub problemy z mapą połączeń poprzez wysyłanie impulsów elektrycznych. Bardziej zaawansowani testerzy walidacyjni wykorzystują reflektometrię w dziedzinie czasu (TDR) do wskazywania lokalizacji uszkodzeń i określania długości kabla. Testerzy kwalifikacyjni oceniają zdolność sieci kablowej do przesyłania danych z określonymi prędkościami. Mierzą szybkości transmisji i identyfikują sporadyczne problemy. Testerzy certyfikujący weryfikują zgodność z normami branżowymi, takimi jak TIA, IEC i ISO. Porównują sygnalizację elektryczną i pomiary parametryczne z wymaganiami. Pomiary te obejmują przesłuch, który mierzy sprzężenie sygnału pomiędzy parami kabli. Zobaczysz przesłuchy bliskiego końca (NEXT), przesłuchy odległe (FEXT), Powersum NEXT i przesłuchy obce. Certyfikatory mierzą również stratę odbiciową, która wskazuje odbicie sygnału.Normy ISO i TIA precyzyjnie definiują te pomiary.
Czasami trzeba znaleźć konkretny kabel w wiązce. Tutaj z pomocą przychodzą generatory tonów i sondy. Podłączasz generator tonów do jednego końca kabla. Wysyła sygnał poprzez przewód. Następnie używasz sondy wzmacniającej do nasłuchiwania sygnału na ścieżce kabla. Pomaga to w śledzeniu kabla. Wybierz generator tonów, który zapewniasilny sygnał wyjściowy zapewniający dokładne śledzenie. Powinien także przeprowadzić badanie ciągłości i potwierdzić polaryzację linii. Sonda wzmacniacza powinna mieć zarówno dźwiękowe, jak i wizualne wskaźniki sygnału. Pomaga to wykryć dźwięki nawet w hałaśliwym otoczeniu. Niektóre sondy zawierają nawet latarkę LED do ciemnych pomieszczeń. Jednakże rozwiązania analogowe napotykają ograniczenia w środowiskach o dużych zakłóceniach sygnału lub skomplikowanych systemach okablowania, co skłania użytkowników do poszukiwania bardziej zaawansowanych alternatyw.
W przypadku bardziej złożonych konfiguracji, szczególnie w instalacjach na poziomie przedsiębiorstwa, potrzebujesz zaawansowanych testerów sieci. Narzędzia te oferująmożliwość mapowania przewodówaby sprawdzić układ pinów i zidentyfikować błędy w okablowaniu. Wykonują testy jakości sygnału, oceniając wydajność kabla w rzeczywistych warunkach. Możesz także sprawdzić prędkość i przepustowość, potwierdzając prędkość sieci obsługiwaną przez kabel. Testy Power over Ethernet (PoE) zapewniają, że kabel spełnia standardy jednoczesnej transmisji danych i zasilania. Testery te są wytrzymałe i przenośne do użytku w terenie. Onimierzyć wskaźniki wydajności, takie jak tłumienie, przesłuch i szerokość pasma. NiektóreNarzędzia MARSHINEoferują te zaawansowane funkcje.
W przypadku kabli światłowodowych stosuje się specjalistyczne testery. Testowanie zestawu testów strat optycznych (OLTS) jest obowiązkowym wymogiem certyfikacji systemu światłowodowego zgodnie ze standardami TIA i IEC. Te testery mierzątłumienie wtrąceniowe, czyli zmniejszenie mocy sygnału. Jest to najważniejszy parametr dla certyfikacji Tier 1. Mierzą także długość, polaryzację i współczynnik odbicia. Odbicie jest szczególnie ważne w przypadku zastosowań jednomodowych o krótkim zasięgu.
Potrzebujesz czegoś więcej niż tylko narzędzi do samych kabli. Potrzebujesz także sprzętu, który wspomoże proces instalacji i zapewni Ci bezpieczeństwo. Narzędzia te pomagają zarządzać kablami, chronić siebie i ułatwiać trudne prace.
Prawidłowe poprowadzenie kabli jest kluczem do pomyślnej instalacji. Zawsze powinieneś opracować jasny plan, wyznaczając trasy, aby ominąć przeszkody, źródła ciepła i ostre krawędzie. Zapewnia to wydajność i ułatwia przyszłą konserwację. Kable powinny układać się według naturalnych linii, często wykorzystując kanały lub korytka jako konstrukcję. Pamiętaj, aby szanować producentawytyczne dotyczące promienia zgięciaaby zapobiec uszkodzeniom lub utracie sygnału. Oddzielasz także kable zasilające i do transmisji danych, aby zredukować zakłócenia elektromagnetyczne.
W przypadku dużych instalacji możesz użyćtory wyścigowe, które są zamkniętymi kanałami doskonale nadającymi się do biur. Korytka kablowe to otwarte platformy dla dużych wiązek kablowych w centrach danych, zapewniające lepszy przepływ powietrza i łatwiejszy dostęp. Rury osłonowe chronią kable przed uszkodzeniami i pomagają przestrzegać przepisów elektrycznych. Prawidłowe wiązanie za pomocą rzepów lub opasek kablowych zapobiega zwiotczeniu i zapewnia porządek. Systematyczne etykietowanie, być może za pomocą etykiet termokurczliwych, pomaga szybko zidentyfikować kable. Te praktykiprzedłużyć żywotność kabla, uprościj konserwację i zabezpiecz swój system na przyszłość. Niektóre narzędzia MARSHINE mogą pomóc w efektywnym zarządzaniu kablami.
Twoje bezpieczeństwo jest zawsze najwyższym priorytetem. Podczas pracy na wysokości przepisy OSHA wymagają stosowania systemu pozycjonowania lub osobistego systemu zabezpieczającego przed upadkiem, jeśli jesteś większy niż4 stopynad ziemią. Oznacza to, że potrzebujeszkarabinki, łączniki, uprzęże, linki i urządzenia zabezpieczające przed upadkiem. Zawsze sprawdzaj cały sprzęt wspinaczkowy przed każdym dniem użytkowania.
W przypadku zagrożeń elektrycznych należy odłączyć zasilanie przed rozpoczęciem pracy. Wyłącz główny wyłącznik i wyłącznik automatyczny, a następnie użyjprocedury blokowania/oznaczania (LOTO).aby zapobiec przypadkowemu włączeniu zasilania. Zawsze sprawdzaj brak prądu za pomocą testera napięcia. Noś niezbędne środki ochrony osobistej (PPE), takie jak rękawice izolacyjne, obuwie elektryczne i okulary ochronne. Przed każdym użyciem sprawdź swoje narzędzia i środki ochrony indywidualnej. Poniższe kroki pomogą zapobiec ryzyku wystąpienia łuku elektrycznego i zapewnią bezpieczne środowisko pracy.
Elektronarzędzia sprawiają, że Twoja praca jest znacznie szybsza i mniej męcząca. Postęp w technologii akumulatorów, zwłaszcza zakumulatory litowo-jonoweoznacza, że narzędzia zasilane bateryjnie oferują teraz dłuższy czas pracy. To dajezwiększona mobilność i elastyczność, umożliwiając swobodną pracę w odległych polach lub ciasnych przestrzeniach bez przewodów. Na przykład bezprzewodowe przecinaki do kabli zwiększają prędkość i wydajność, wykonując cięcie w ciągu kilku sekund. Redukują także obciążenie fizyczne, zapobiegając zmęczeniu i kontuzjom. Otrzymujesz czyste, spójne cięcia, które są niezbędne do prawidłowego zakończenia. Nowoczesne narzędzia bezprzewodowe mają również wbudowane funkcje bezpieczeństwa, takie jak automatyczne chowanie ostrza.

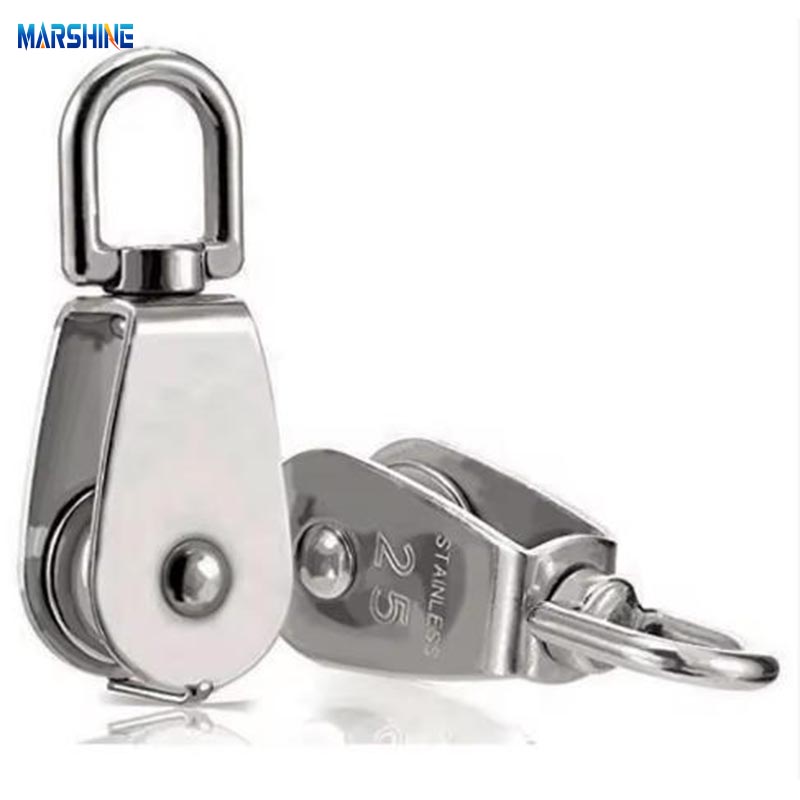

Do ciągnięcia grubych kabli w kanałach potrzebne są specjalistyczne pomoce. Narzędzia takie jakwytrzymałe bloki kwadrantowe i kabestany klasy premiumpomóc w płynnym przeciąganiu kabla pod kątem 90 stopni. Statywy i ramy przedłużające CableGlider zapewniają wsparcie dla większego zasięgu. Tensjometry typu A monitorują napięcie naciągu w czasie rzeczywistym. Do mocnych pociągnięć możesz także użyć liny stalowej o wysokiej wytrzymałości IWRC lub liny zabezpieczającej przed skręcaniem. Niektóre narzędzia MARSHINE oferują solidne rozwiązania do tych wymagających zadań, zapewniając, że Twoje instalacje będą wydajne i bezpieczne.
Twój kompleksowy zestaw narzędzi ma kluczowe znaczenie dla udanej, wysokiej jakości instalacji kablowych. Każde narzędzie odgrywa kluczową rolę. Zapewniają funkcjonalność, bezpieczeństwo i trwałość systemów kablowych. Korzystanie z tych narzędzi skutecznie pokazuje Twój profesjonalizm i umiejętności jako instalatora kabli. Dzięki Tobie powstają niezawodne połączenia!
Potrzebujeszpełny zestaw narzędzi. Żadne pojedyncze narzędzie nie jest „najbardziej” ważne. Każdy z nich pomaga w tworzeniu niezawodnych, bezpiecznych i trwałych połączeń kablowych.
Korzystasz ze specjalistycznych testerów, aby potwierdzić, że Twoje systemy kablowe działają idealnie. Znajdują ukryte problemy i upewniają się, że Twoja sieć spełnia wszystkie standardy wydajności. To gwarantuje jakość.
Zawsze nosisz środki ochrony indywidualnej, takie jak rękawiczki i okulary ochronne. Odłącz zasilanie i zastosuj procedury blokowania/oznaczania. Codziennie sprawdzaj swój sprzęt. Twoje bezpieczeństwo jest zawsze najważniejsze!
