Nie, ciągnięciepodajnik kabla zasilającegojest znacznie bardziej złożone i wymagające niż wiązanie butów. Wymaga specjalistycznej wiedzy, skomplikowanego sprzętu i rygorystycznych protokołów bezpieczeństwa. Projekty dotyczące kabla zasilającego wymagają znacznych inwestycji. Na przykład:Instalacja podziemna 69 kV może kosztować około 1,5 miliona dolarów za milę. MARSZYNzapewnia niezbędne narzędzia, takie jak solidnymaszyna do montażu kablido tych wymagających zadań.
Ciągnięcie pod ziemiępodajnik kabla zasilającegonie jest proste. Wymaga to zrozumienia unikalnych właściwości samych kabli, poruszania się w trudnych warunkach pod ziemią i polegania na wyspecjalizowanych systemach kanałów kablowych. Każdy z tych elementów zwiększa złożoność zadania.
Podajniki kabli zasilających to nie tylko zwykłe przewody; mają specyficzne właściwości elektryczne, które czynią je wyjątkowymi. W porównaniu z alternatywami, takimi jak kanały autobusowe, kable te stwarzają inne wyzwania i zalety.Przyjrzyj się, jak się układają:
| Własność elektryczna | Podajniki kabli zasilających (drut/przewód/kabel/taca) | Kanał magistralny (alternatywny typ podajnika) |
|---|---|---|
| Opór | Większy opór | Z natury mniej oporny |
| Spadek napięcia | Bardziej podatny na spadki napięcia | Pozytywna cecha ze względu na niższy opór |
| Prąd zakłóceniowy | Umożliwia mniejszy prąd zwarciowy za urządzeniem | Umożliwia większy prąd zwarciowy w dół |
| Zagrożenie łukiem elektrycznym | Większa elastyczność dzięki redukcji łuku elektrycznego | Zwiększa potencjalne ryzyko wystąpienia łuku elektrycznego |
| Koordynacja | Zapewnia większą elastyczność w zakresie koordynacji urządzeń nadprądowych | Wpływa na koordynację urządzeń nadprądowych |
Podczas wymiarowania i określania liczby przewodów w instalacjach kabli zasilających zespoły muszą dokładnie rozważyć obciążalność prądową przewodu i spadek napięcia. Dużą rolę odgrywa również wytwarzanie ciepła. Oporność, indukcyjność krzyżowa i czynniki zewnętrzne wytwarzają ciepło, a media instalacyjne wpływają na szybkość rozpraszania ciepła. Wymaga to starannego projektowania, uwzględniającego lokalizację, bliskość i długość, aby skutecznie zarządzać ciepłem i obciążalnością prądową.
Materiały izolacyjne stosowane w tych kablachukazują także ich odrębność. Producenci używają różnych materiałów, każdy o specyficznych właściwościach dla różnych zastosowań i napięć znamionowych:
Ta szeroka gama materiałów podkreśla specjalistyczną inżynierię stojącą za każdym podajnikiem kabla zasilającego.
Sam grunt stwarza istotne przeszkody dla podziemnej instalacji kablowej. Stoisz przed różnymi wyzwaniami geologicznymi, które mogą skomplikować proces.
Niestabilne warunki gruntowerównież stanowią poważny problem. Jeśli analiza gruntu wykaże niestabilność, zespoły mogą potrzebować specjalistycznych rozwiązań fundamentowych, takich jak pale, zamiast standardowych płyt betonowych do ciężkich instalacji.
Warunki glebowe są bardzo zróżnicowane i mogą znacznie skomplikować instalację.Korozyjne warunki gleboweszczególnie problematyczne są obszary o wysokim zwierciadle wody. Korozja jest główną przyczyną uszkodzeń metalowych przewodów rurowych, szczególnie w miejscach styku się zakopanych i odsłoniętych sekcji oraz gromadzenia się wilgoci. Korozja galwaniczna przyspiesza, gdy różne metale, takie jak miedziany drut uziemiający i stalowy przewód, stykają się z wilgotną glebą. Prowadzi to do szybkiej degradacji ścianek rur. Nawet ocynkowany sztywny metalowy przewód (RMC) może ucierpieć w agresywnych glebach o dużej zawartości chlorków lub siarczanów. Metalowe przewody kablowe pokryte PCV również zawodzą, jeśli instalacja uszkodzi powłokę, narażając metal nieszlachetny na działanie czynników korozyjnych.
Ocena miejsca instalacji kabli doziemnych obejmuje badanie gleby. Pomaga to zidentyfikować rodzaje gleby, takie jak gleby piaszczyste, gliniaste lub skaliste. To określenie ma kluczowe znaczenie dla wykonalności wykopów i stabilności kabla. Na przykład gleby skaliste mogą wymagaćspecjalistyczny sprzętdo osiągnięcia niezbędnej głębokości, natomiast gleby piaszczyste, choć łatwiejsze do kopania, są zagrożone erozją.
Kable układane bezpośrednio w ziemi są zaprojektowane z myślą o zapewnieniu odporności na warunki środowiskowe w różnorodnych warunkach podziemnych. Należą do nich odporność na kwasowość gleby i żrące chemikalia, tolerancję na ekstremalne temperatury operacyjne oraz ochronę przed zagrożeniami biologicznymi, takimi jak gryzonie. Często obejmują one opcjonalne zbrojenie stalowe, takie jak taśma ze stali falistej. Te adaptacje zapewniają długoterminową niezawodność w różnych typach gleby i klimatach.
Biorąc pod uwagę trudne warunki podziemne, systemy przewodów i kanałów stają się niezbędne. Chronią podajnik kabla zasilającego przed szkodami środowiskowymi i ułatwiają przyszłą konserwację.
Kanał instalacyjny z tworzywa sztucznego z polichlorku winylu (PVC).jest częstym wyborem w przypadku instalacji podziemnych. Różne typy kanałów PCV służą określonym celom:
Produkty DB można również stosować do zastosowań w obudowach betonowych. Złączki do tych kanałów są zgodne ze specyfikacjami opisanymi w NEMA BI 50065 (poprzednio TC 9). Systemy te stanowią kluczową warstwę ochronną, zapewniającą trwałość i niezawodność podziemnej infrastruktury elektroenergetycznej.
Instalacja podziemnych kabli energetycznych wymaga starannego planowania i odpowiednich narzędzi. Jest to złożony proces. Zespoły muszą wykonać określone kroki, aby zapewnić pomyślną i bezpieczną instalację.
Przed rozpoczęciem ciągnięcia kabla niezbędne jest dokładne planowanie. Na tym etapie przeprowadzane są szczegółowe badania trasy i ocena ryzyka. Zespoły identyfikują potencjalne przeszkody i określają najlepszą ścieżkę poprowadzenia kabla. Dobierają także odpowiedni sprzęt do wykonywanej pracy. Obejmuje to wybór odpowiedniego rozmiaru i rodzaju wciągarek, rolek i smarów. Właściwe planowanie minimalizuje niespodzianki i pomaga w płynnym przebiegu instalacji.
Przygotowanie kabla i rury osłonowej jest kluczowym krokiem dla pomyślnego przeciągnięcia. Smary odgrywają kluczową rolę w zmniejszaniu tarcia podczas ciągnięcia. Chroni to kabel przed uszkodzeniem i ułatwia proces. Istnieje wiele specjalistycznych smarów do różnych typów kabli i warunków.
Techlube HD sprawdza się np. w przypadku ciężkich kabli energetycznych i skomplikowanych tras m.inKable 11 kV, 33 kV i EHV(66-132 kV). Techlube Multi to uniwersalny smar do podziemnych kanałów kablowych. W przypadku lżejszych instalacji i średnio ciężkich pancernych kabli zasilających,Techlube PHD jest opcją płynną. Inne smary, takie jak Techlube M i Techlube FO, przeznaczone są do kabli telekomunikacyjnych i światłowodowych. MARSHINE dostarcza niezbędne narzędzia, które bezproblemowo współpracują z tymi wysokiej jakości smarami, zapewniając sprawną instalację kabli.
Te smary oferują wiele korzyści. Są biodegradowalne, nietoksyczne i na bazie wody. Są również kompatybilne z różnymi materiałami osłon kabli, takimi jak HDPE, PCV i guma EPR. Pracownicy mogą nakładać je ręcznie, wlewając lub używając systemu podajnika stożkowego. Dobrze sprawdzają się w temperaturach od -5°C do 60°C, posiadają specjalne formuły na chłodniejsze dni. Co ważne, smary te nie zawierają szkodliwych substancji, takich jak sól czy detergenty, które mogłyby uszkodzić osłony kabli. Ich konsystencja „Cling & String” zapewnia dobrą przyczepność do ścian kabli i kanałów, nawet w wilgotnych warunkach. Na przykład Techlube PHD jest odporny na zmywanie w kanałach wypełnionych wodą i nadal smaruje w warunkach zalania. Wysycha również powoli, pozostawiając warstwę zmniejszającą tarcie, która umożliwia późniejsze dodawanie lub usuwanie kabli.
Do przeciągnięcia podajnika kabla zasilającego niezbędne są specjalistyczne narzędzia. Wciągarki do przeciągania kabli odgrywają kluczową rolę w tym procesie. Zapewniają siłę niezbędną do przeciągnięcia ciężkich kabli przez przewody. MARSHINE oferuje szeroką gamę wciągarek przeznaczonych do różnorodnych zastosowań.
Na przykład modele ściągaczy do kabli MARSHINE LJD, takie jakLJD2A (uciąg ciągły 20 kN) i LJD3 (uciąg ciągły 30 kN), można sparować z podajnikiem kablowym DLSSJ w celu sterowania trakcją. MARSHINE produkuje również napędzane benzyną wciągarki linowe z napędem silnikowym. Są one przydatne do wznoszenia wież, trakcji, spłacania i układania kabli w budowie linii energetycznych. Inną opcją jest wciągarka z podwójnym kabestanem, napędzana silnikiem wysokoprężnym lub gazowym, model o udźwigu 5 ton używany do wznoszenia i naciągania wież. Do ręcznego podnoszenia ciężkich ładunków lina stalowa 110 Vręczna wciągarka do ciągnięcia kablazapewnia siłę i niezawodność. Wciągarki linowe firmy MARSHINE o udźwigu 2 ton, szybkobieżne do dokowania łodzi, są przeznaczone do ciężkiej trakcji i podnoszenia w sektorach budowlanym, morskim i górniczym.
Oprócz wciągarek rolki kablowe odgrywają kluczową rolę w prowadzeniu i ochronie liny podczas ciągnięcia. Zmniejszają tarcie i zapobiegają uszkodzeniom podczas przesuwania się liny na trasie.Istnieje wiele rodzajów rolekdla różnych sytuacji:
Rolki te zapewniają, że lina zachowuje integralność podczas całej operacji ciągnięcia. MARSHINE zapewnia kompleksową gamę tych niezbędnych narzędzi, zapewniając, że każdy aspekt procesu ciągnięcia kabla jest wspierany przez sprzęt wysokiej jakości.
Monitorowanie i kontrola są niezbędne podczas procesu ciągnięcia kabla. Zespoły muszą stale monitorować napięcie i prędkość ciągnięcia. Zapobiega to nadmiernemu naprężeniu kabla i zapewnia płynną instalację. Systemy rejestrowania danych odgrywają kluczową rolę w tym monitorowaniu.
Oprogramowanie konfiguracyjne IntelliLink® i system zarządzania podajnikami IntelliTeam® FMSsą powszechnymi systemami rejestrowania danych. Obydwa systemy oferują możliwości rejestrowania danych, zdarzeń i alarmów. Oprogramowanie instalacyjne IntelliLink® jest programem opartym na systemie Windows. Łączy się ze sterownikami automatyki S&C. Użytkownicy mogą przeglądać dane w czasie rzeczywistym, zarządzać ustawieniami i pobierać informacje historyczne. System zarządzania podajnikami IntelliTeam® FMS zapewnia bardziej rozbudowane zarządzanie flotą. Obejmuje zaplanowane gromadzenie danych i rejestrację punktów DNP. Systemy te pomagają zespołom podejmować świadome decyzje i rozwiązywać problemy w czasie rzeczywistym. Zapewnia to bezpieczeństwo i wydajność instalacji podajnika kabla zasilającego.
Instalowanie podziemnych kabli elektroenergetycznych wiąże się z wieloma zagrożeniami. Zespoły muszą aktywnie pracować, aby zapobiec szkodom, pokonać przeszkody i zapewnić wszystkim bezpieczeństwo. Muszą także wziąć pod uwagę środowisko.
Złe praktyki instalacyjne często powodują awarie kabli zasilających. Pracownicy mogą nieprawidłowo naprężać lub zginać kable, co z czasem je osłabia. Ściśnięcie, zmiażdżenie lub przecięcie przewodu podczas instalacji może osłabić izolację i odsłonić przewody. Stwarza to zagrożenie bezpieczeństwa. Niewłaściwe obchodzenie się z nimi, np. nadmierne zginanie lub stawianie ciężkich przedmiotów na kablach, również je osłabia. Może to prowadzić do wyzwolenia prądu elektrycznego lub całkowitej awarii.Powtarzające się zginanie i skręcanie może nieodwracalnie naprężyć przewody przewodzące. Nadmierne naprężenie rozciągające lub przekroczenie minimalnych promieni zgięcia może spowodować uszkodzenie mechaniczne.

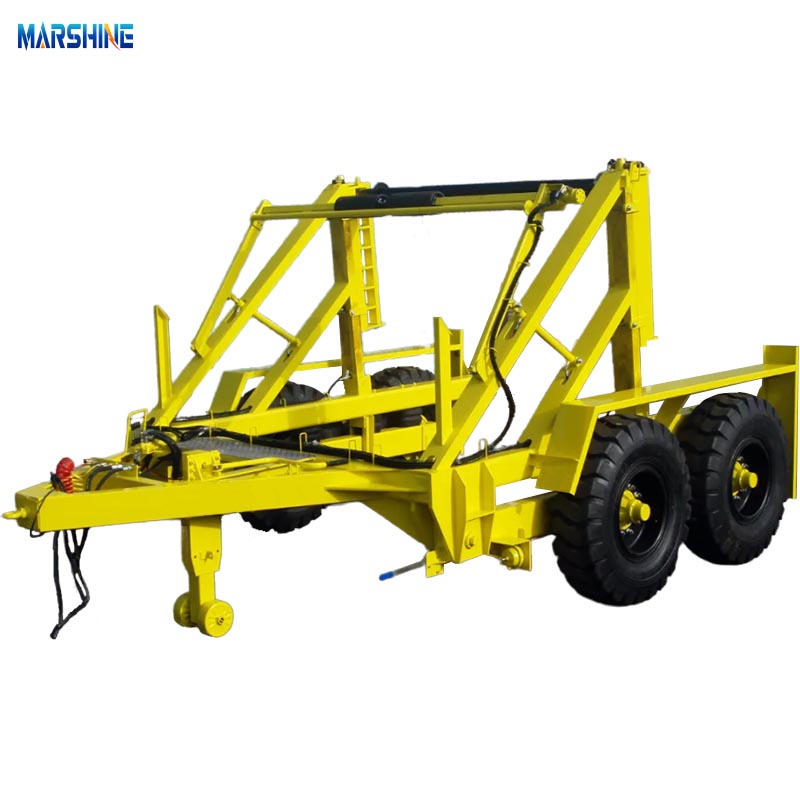

Aby chronić kabel, kluczowe znaczenie ma wcześniejsze planowanie i jasna komunikacja w terenie. Zespoły powinny upewnić się, że mogąchwycić i umieścić szpulęprawidłowo. Potrzebują również miejsca na ułożenie kabli. Prostowanie biegu minimalizuje zakręty. Nacisk na łożysko ścianki bocznej znacznie wzrasta po dwóch zakrętach pod kątem 90 stopni. Zmniejszenie długości przebiegów bezpośrednio zmniejsza naprężenia ciągnące. Stosowanie większych odcinków i krążków kablowych pomaga zmniejszyć nacisk na ścianki boczne i pozwala zachować minimalny promień zgięcia kabla.Niższy współczynnik tarcia (COF), np. 0,25 przy dobrym smarowaniu, ma duży wpływ na obliczenia pull. Nadmierny nacisk na ściankę boczną (SWBP) na zakrętach jest częstym czynnikiem ograniczającym. Może powodować widoczne uszkodzenia, takie jak spłaszczony pancerz lub rozciągnięta kurtka. Co ważniejsze, może uszkodzić izolację, skracając żywotność kabla. Uszkodzenia te często pozostają niewykryte podczas wstępnych testów. Może to prowadzić do częściowego wyładowania i przedwczesnych awarii po latach, zwłaszcza w kablach średniego napięcia.
Nawet przy starannym planowaniu mogą pojawić się przeszkody. Kiedy długie ciągnięcie staje się zbyt trudne, zespoły używają skrzyń ciągnących lub wspomaganych holowników. Narzędzia te pomagają podzielić długie podciągnięcia na sekcje. Mogą również zapewnić pomoc w środku biegu. Czasami pomaga odwrócenie kierunku ciągnięcia, ponieważ obliczenia ciągnięcia są kierunkowe. Korzystanie ze sprzętu lub produktów kablowych zmniejszających współczynnik COF, takich jak kable bez smarowania lub rolki do korytek kablowych, również pomaga pokonać opór.
Bezpieczeństwo jest najważniejsze podczas obsługi kabli zasilających. Pracownicy muszą nosić odpowiednie środki ochrony indywidualnej (PPE). Potrzebują szkolenia w zakresie bezpiecznego obchodzenia się z ciężkim sprzętem i systemami elektrycznymi. Przestrzeganie procedur blokowania/oznaczania zapobiega przypadkowemu włączeniu zasilania. Stała komunikacja w zespole pozwala uniknąć wypadków.
Instalacje podziemne wymagają świadomości ekologicznej. Zespoły muszą minimalizować naruszenie gleby podczas wykopów. Niezbędna jest właściwa utylizacja materiałów odpadowych, takich jak stary kabel lub nadmiar ziemi. Kluczowym obowiązkiem jest także ochrona lokalnych ekosystemów i dróg wodnych przed zanieczyszczeniem.
Przeciąganie podajnika kabla zasilającego jest czynnością wysoce techniczną i wymagającą, w niczym nie przypominającą wiązania butów. Wymaga starannego planowania,specjalistyczne narzędzia, wykwalifikowani pracownicy i surowe zasady bezpieczeństwa gwarantujące pomyślną i bezpieczną instalację. Firmy takie jak MARSHINE oferują niezbędne, wysokiej jakości narzędzia i wiedzę niezbędną do realizacji tak złożonych projektów.
Ciągnięcie podajnika kabla zasilającego jest bardzo skomplikowane. Wymaga szczegółowego planowania, poruszania się w trudnych warunkach pod ziemią i korzystania ze specjalistycznego sprzętu. Zespoły muszą także zarządzać ciepłem i zapobiegać uszkodzeniom kabli.
Używają różnych wciągarek do ciągnięcia kablarolki kabloweoraz specjalistyczne smary. MARSHINE zapewnia wiele z tych niezbędnych narzędzi do wydajnej instalacji.
Pracownicy stosują odpowiednie techniki obsługi i unikają nadmiernego schylania się. Kontrolują napięcie ciągnięcia i stosują systemy przewodów ochronnych. Zespoły również uważnie monitorują przyciąganie.
