Chcesz efektywnie zakopać kable. Ten podręcznik pomoże Ci opanować bezpieczną obsługę ręcznego narzędzia do układania kabli MARSHINE napędzanego silnikiem wysokoprężnym. Dowiesz się podstawowych kroków dla różnych kabli, npDrut miedziany lub aluminiowy URDi zrozumieć głębokość dla takich elementów jakKabel typu UF lub rura PVC z zabezpieczeniem GFCI.
Zanim zaczniesz zakopywać kable, dobre przygotowanie robi różnicę. Chcesz zapewnić bezpieczeństwo, wydajność i pomyślny wynik swojego projektu. Obejmuje to zrozumienie obszaru pracy, zebranie odpowiednich materiałów i sprawdzenie sprzętu.
Pierwszym krokiem jest zawsze sprawdzenie, co kryje się pod powierzchnią. Przed rozpoczęciem kopania należy zidentyfikować istniejące instalacje podziemne. To nie tylko dobry pomysł; jest to wymóg bezpieczeństwa.Norma OSHA 1926.651(b)(1)zaleca określenie szacunkowej lokalizacji instalacji użyteczności publicznej, takich jak przewody kanalizacyjne, telefoniczne, paliwowe, elektryczne i wodociągowe, przed rozpoczęciem jakichkolwiek wykopów.
Należy skontaktować się z przedsiębiorstwami użyteczności publicznej lub właścicielami w ramach lokalnego czasu reakcji. Pomogą Ci oznaczyć lokalizacje swoich linii. Jeśli nie będą w stanie odpowiedzieć w ciągu 24 godzin (lub dłuższego okresu, jeśli pozwala na to prawo stanowe lub lokalne), możesz postępować ostrożnie. Aby znaleźć te linie, używasz sprzętu do wykrywania lub innych akceptowalnych metod. Kiedy wykopaliska zbliżają się do przewidywanej lokalizacji, należy określić dokładne miejsce, korzystając z bezpiecznych i akceptowalnych środków. Na przykład,wykopy hydro-próżniowemoże być dobrą metodą, jeśli ją dostosujesz, aby uniknąć uszkodzenia narzędzi.
Poszukajznormalizowany system kodowania kolorami opracowany przez Amerykańskie Stowarzyszenie Robót Publicznych (APWA). Te kolory informują o rodzaju dostępnego narzędzia:
Należy także wziąć pod uwagę warunki glebowe. Dużą rolę odgrywa zmienność środowiska, w tym rodzaje gleby i obciążenie. Czynniki takie jak mróz i osiadanie mogą wpływać na stabilność przewodu do zakopywania bezpośrednio. Gleba może również powodować korozję. Niektóre gleby tak mająwłaściwości korozyjne, które mogą powodować degradację materiałów kablinadgodziny. Aby zapewnić długą żywotność, należy wybrać kable z odpowiednimi powłokami ochronnymi. W przypadku głębokich rowów lub specyficznych warunków glebowych może być potrzebny cięższy przepust ścienny.
Kiedy już zrozumiesz swoją witrynę, zbierzesz wszystko, czego potrzebujesz. Bezpieczeństwo jest zawsze na pierwszym miejscu. Powinieneś mieć:
Zanim w ogóle pomyślisz o uruchomieniu silnika, musisz wykonać adokładny przegląd przedoperacyjnymaszyny do wykopów kablowych napędzanej silnikiem wysokoprężnym MARSHINE Ręczne narzędzie do zakopywania kabli. Ten kluczowy krok pomaga zapobiegać awariom sprzętu i pozwala rozwiązać drobne problemy, zanim staną się one poważnymi problemami.
Powinieneś sprawdzić kilka kluczowych elementów:
Poświęcenie tych kilku minut na sprawdzenie sprzętu gwarantuje jego bezpieczne i wydajne działanie przez cały czas trwania projektu chowania kabli.

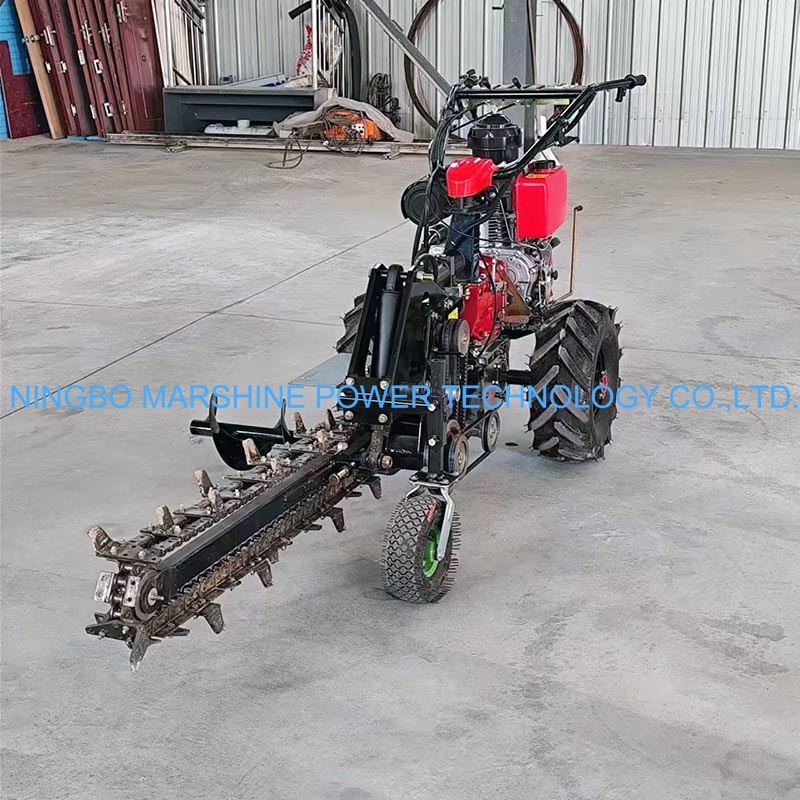

Teraz, gdy masz już przygotowaną witrynę isprawdził Twój sprzęt, jesteś gotowy do użycia ręcznego narzędzia do zakopywania kabli z silnikiem wysokoprężnym MARSHINE. W tej sekcji przedstawiono rzeczywisty proces zakopywania kabli, od rozpoczęcia wykopu po zapewnienie odpowiedniej głębokości i pokrycia.
Zaczynasz od ostrożnego ustawienia narzędzia MARSHINE. Po pierwsze, potrzebujesz jasnej ścieżki. Powinieneśoznaczyć ścieżkę kabla farbą w sprayu lub sznurkiem. Dzięki temu rów będzie prosty i dokładny. Po wyznaczeniu ścieżki zrównaj ostrze narzędzia z punktem początkowym planowanego wykopu.
Jeśli to możliwe, upewnij się, że narzędzie jest stabilne i stoi na równym podłożu. Chcesz uniknąć rozpoczynania na stromym wzniesieniu lub spadku. Powoli opuszczaj ostrze zakopujące, aż dotknie ziemi. Następnie włącz moc i zacznij poruszać się do przodu w wolnym, stałym tempie. To początkowe przejście tworzy płytkie cięcie, które prowadzi cię przez resztę wykopu. Zasadniczo rysujesz pierwszą linię na ziemi.
Gdy narzędzie MARSHINE przesuwa się do przodu, tworzy rów. Musisz poprowadzić kabel do nowo powstałego rowu. Wiele narzędzi MARSHINE posiada prowadnicę kabla lub rynnę, która podaje kabel bezpośrednio za ostrzem zakopującym. Po prostu wprowadź kabel do tego przewodnika. Upewnij się, że kabel rozwija się płynnie ze szpuli. Nie chcesz żadnych załamań ani zaczepów.
Po umieszczeniu kabla w wykopie należy go zabezpieczyć. To się wiążeostrożne zasypywanie. Ostrożnie wypełniaj rów ziemią, aby zapobiec uszkodzeniu przewodów lub przewodów. Dla dodatkowej ochrony i przyszłej identyfikacji można zastosować siatkę ostrzegawczą i taśmę ostrzegawczą. Oznaczają one lokalizację kabli i pomagają zapewnić, że pozostaną one na swoim miejscu.
Wykop należy wypełnić warstwami. Zagęścić ręcznie ziemię bezpośrednio nad kablami. Pomaga to osadzić ziemię wokół kabla. Do górnej warstwy i otaczającej gleby można użyć maszyny zagęszczającej. Dzięki temu podłoże jest mocne i stabilne. Wreszcie przywracasz ziemię. Wymieniasz usunięty chodnik lub elementy małej architektury, aby teren był bezpieczny i schludny.
Różne typy kabli wymagają różnych metod ochrony:
| Typ kabla | Metody ochrony |
|---|---|
| Kabel do bezpośredniego zakopania w ziemi (UF-B) |
- Głębokość:24 cale (bez osłony kablowej lub GFCI) lub 12 cali (z zabezpieczeniem GFCI). - Ochrona:Nadaje się do bezpośredniego zakopania, ale na obszarach skalistych zaleca się dodatkowe zabezpieczenie, takie jak podsypka piaskowa lub taśma ostrzegawcza. |
| Przewód (PVC lub metal) |
- Głębokość:18 cali (PVC) lub 6 cali (metal). - Ochrona:Zapewnia doskonałą ochronę fizyczną przed uszkodzeniami spowodowanymi kopaniem, kamieniami i korzeniami. Przewody są przeciągane po instalacji. |
| Kabel pancerny (kabel MC) |
- Głębokość:Różni się w zależności od lokalnych przepisów, często przypomina bezpośredni pochówek. - Ochrona:Posiada metalową zbroję zapewniającą lepszą ochronę fizyczną, dzięki czemu nadaje się do stosowania w obszarach, w których problemem są uszkodzenia mechaniczne. |
| Kabel tacy (kabel TC) |
- Głębokość:Zwykle instalowany w korytkach kablowych, ale można go zakopać, jeśli przystosowano go do bezpośredniego zakopywania. - Ochrona:Często używane w zastosowaniach przemysłowych, zapewniają dobrą ochronę po zainstalowaniu w kanałach kablowych lub tacach. |
| Kabel niskiego napięcia |
- Głębokość:Różnie, często płytsze (np. 6-12 cali) do oświetlenia krajobrazu lub nawadniania. - Ochrona:Może wymagać przewodu lub koszulki ochronnej, w zależności od napięcia i lokalnych przepisów. |
| Kabel światłowodowy |
- Głębokość:Różnie, często podobnie do kabli elektrycznych. - Ochrona:Można je zakopać bezpośrednio w ziemi lub zainstalować w kanale kablowym. Ważne jest szczególne uwzględnienie promienia zgięcia i ochrony przed gryzoniami. |
W przypadku kamienistych, ciężkich gleb gliniastych lub obszarów z korzeniami drzew zainstalowanie sztywnego przewodu elektrycznego z ocynkowanego metalu z pojedynczymi izolowanymi przewodami wciągniętymi do środka zapewnia doskonałą ochronę podziemnych przewodów. Minimalizuje to potrzebę intensywnego kopania.
Utrzymanie stałej głębokości zakopania ma kluczowe znaczenie dla ochrony kabli i zgodności z przepisami. Można to osiągnąć za pomocą kilku technik operacyjnych. Po pierwsze, potrzebujesz odpowiedniegoszkolenie instalatorów. Podkreśla to regularną weryfikację głębokości podczas umieszczania kabla. Nie powinieneś po prostu zgadywać; musisz sprawdzić.
Operatorzy pługów i sprzętu do kopania rowów również wymagają natychmiastowej informacji zwrotnej na temat głębokości, aby zachować spójność. Możesz zastosować proste techniki, takie jak oznaczone lemiesze pługa. Wykonujesz także okresowe przystanki pomiarowe. Pomaga to zapewnić zgodność ze specyfikacjami podczas całej instalacji, a nie tylko w punktach kontroli. Chcesz uniknąć efektu kolejki górskiej związanej z głębokością kabla.
Podczas zakopywania kabli prawdopodobnie napotkasz przeszkody lub będziesz musiał skręcać. Kluczem jest bezpieczne i skuteczne poruszanie się w takich sytuacjach.
Wskazówka:Zawsze miej świadomość tego, co może znajdować się pod ziemią. Oznaczenia użytkowe mogą być niedokładne lub niekompletne. Szukaj wskazówek wizualnych, takich jak liczniki gazu lub skrzynki elektryczne.
Oto kilka kroków, które powinieneś wykonać:
Zbliżając się do przeszkody należy zwolnić. Jeśli jest to mały, nieruchomy obiekt, taki jak duży kamień, konieczne może być ostrożne manewrowanie wokół niego. W przypadku większych przeszkód lub istniejących mediów należy się zatrzymać. Następnie fizycznie kopiesz małe dziury (proces zwany dziurowaniem), aby wizualnie potwierdzić dokładną lokalizację rur lub kabli. Jest to szczególnie ważne, gdy media biegną równolegle lub krzyżują się z nowymi instalacjami. Aby uniknąć uszkodzeń, zaleca się do tego koparki próżniowe.
Możesz także użyćlokalizowanie sprzętu. Narzędzia takie jak lokalizatory elektromagnetyczne wykrywają pola magnetyczne pochodzące od prądów elektrycznych. Lokalizatory z radarem penetrującym ziemię (GPR) wykorzystują impulsy elektromagnetyczne do mapowania obiektów podziemnych. Lokalizacje należy potwierdzać własnym personelem i sprzętem, zwłaszcza na terenach prywatnych, gdzie usługi One-Call mogą nie mieć zastosowania.
W przypadku zakrętów nie można wykonywać ostrych, gwałtownych skrętów za pomocą ręcznego narzędzia do zakopywania kabli MARSHINE napędzanego silnikiem Diesla. Musisz stworzyć delikatną krzywiznę. Może zaistnieć potrzeba lekkiego uniesienia ostrza, zmiany położenia narzędzia, a następnie ponownego załączenia, aby uzyskać płynny obrót. Zapobiega to uszkodzeniu kabla i zapewnia ciągły rowek.
Ostatnim krokiem w działaniu jest zapewnienie odpowiedniej głębokości i pokrycia kabla. Ma to kluczowe znaczenie dla bezpieczeństwa i trwałości instalacji. Różne obszary i typy kabli mają określone wymagania dotyczące minimalnej głębokości.
Oto kilka typowych głębokości minimalnych:
Należy również wziąć pod uwagę klasyfikację obszarową gruntu.
W przypadku kabli niskiego napięcia w chodniku o długości 2 m firma Streetworks UK zaleca:minimalna głębokość 450 mm. Wytyczne IET 1: Wybór i montaż sugerują minimalną głębokość 500 mm dla instalacji, w których przygotowanie gruntu nie spełnia standardów konstrukcyjnych autostrad. Chroni to przed ruchami gruntu i podnoszeniem mrozu. W specjalnych instalacjach lub lokalizacjach, takich jak te wyszczególnione w części 7 normy BS 7671:2018+A2:2022, wymagane są określone minimalne głębokości. Na przykład w obiektach rolniczych i ogrodniczych rozporządzenie 705.522 określa minimalną głębokość 0,6 m, zwiększając ją do 1,0 m w przypadku gruntów ornych lub uprawnych. W przypadku przyczep kempingowych/kempingowych i podobnych lokalizacji oraz lądowych jednostek elektrycznych połączeń lądowych dla statków żeglugi śródlądowej wymagana jest minimalna głębokość 0,6 m (Przepisy 708.521.7.2 i 730.521.101.3.2). W marinach i podobnych lokalizacjach rozporządzenie 709.521.1.7 wymaga minimalnej głębokości 0,5 m. Pamiętaj, że są to głębokości minimalne. Konieczne może być głębsze zakopanie, aby zapobiec uszkodzeniom spowodowanym przewidywalnym naruszeniem gruntu.
Zawsze dokładnie sprawdzaj lokalne przepisy i regulacje. Chcesz mieć pewność, że Twoja instalacja spełnia wszystkie wymagania. Po ułożeniu kabla i zasypaniu rowu należy wizualnie sprawdzić cały przebieg. Poszukaj obszarów, w których kabel może być zbyt płytki lub odsłonięty. Chcesz gładkiego, spójnego wykończenia.
Pomyślnie zakopałeś kable. Teraz musisz dobrze zakończyć robotę i zadbać o swój sprzęt. Właściwe kroki po zakopaniu i regularna konserwacja zapewniają trwałość projektu i gotowość narzędzia do następnego zadania.
Zasypywanie to coś więcej niż wrzucanie ziemi z powrotem do rowu. Chcesz zabezpieczyć nowo ułożone kable i odnowić teren. Najpierw tywykopać rów na odpowiednią głębokość, upewniając się, że usunięto wszelkie ostre kamienie i gruz. Następnie dodajesz warstwę piasku lub przesianej ziemi, aby amortyzować kabel. Chroni to go przed przyszłymi uszkodzeniami. Następnie umieść taśmę ostrzegawczą około 12 cali nad kablem. To ostrzega przyszłe koparki o zakopanych liniach. Ty ostrożniezasypywać wykop warstwamii zagęścić glebę. Zapobiega to przyszłemu osiadaniu gruntu. Na koniec przywracasz powierzchnię do stanu pierwotnego lub lepszego. Oznaczysz również obwód na panelu i zachowasz zapisy ścieżki wykopu do wykorzystania w przyszłości.
Po długim dniu pracy musisz posprzątaćMARSHINE Maszyna do wykopów kablowych napędzana silnikiem Diesla Instalator kabli Ręczne narzędzie do zakopywania kabli. Należy usunąć cały brud, błoto i inne zanieczyszczenia z ostrza, obszaru silnika i kół. Zapobiega to rdzy i zapewnia swobodę ruchu części. W przypadku uporczywych zabrudzeń użyj sztywnej szczotki lub myjki ciśnieniowej. Sprawdź, czy nie ma poluzowanych śrub lub uszkodzonych części. Po oczyszczeniu i wyschnięciu przechowuj narzędzie w suchym i bezpiecznym miejscu, z dala od trudnych warunków pogodowych. Chroni to Twoją inwestycję i wydłuża jej żywotność.
Nawet przy dobrej konserwacji możesz napotkać problemy. Jeśli narzędzie nie uruchamia się, sprawdź poziom paliwa i świecę zapłonową. Jeśli ostrze nie tnie skutecznie, sprawdź je pod kątem uszkodzeń lub stępienia. Być może trzeba będzie go naostrzyć lub wymienić. Jeśli zauważysz nierówną głębokość, sprawdź regulację lemiesza i upewnij się, że podłoże nie jest zbyt twarde lub kamieniste. Aby zapoznać się z konkretnymi krokami rozwiązywania problemów, należy zawsze zapoznać się z instrukcją obsługi narzędzia.
Masz teraz wiedzę, która pozwala na pewne zakopywanie kabli. Przy każdym projekcie możesz osiągnąć profesjonalne rezultaty. Pomoże Ci w tym Twoja maszyna do wykopów kablowych napędzana silnikiem wysokoprężnym MARSHINE. Ręczne narzędzie do zakopywania kabli. Wykonaj poniższe kroki, aby zapewnić bezpieczną i efektywną instalację kabla. Skutecznie wykonasz swoje zadania.
Musisz podążaćkody lokalne. Głębokości są różne. Na przykład kabel UF chroniony GFCI potrzebuje 12 cali. Kabel UF inny niż GFCI wymaga 24 cali. Zawsze sprawdzaj specyficzne wymagania projektu.
Powinieneś natychmiast przestać. Aby znaleźć przeszkodę, użyj dziury lub wykopu próżniowego. Następnie możesz ostrożnie nad tym pracować. Nigdy nie przepychaj narzędzia na siłę przez nieznane przeszkody.
Narzędzie należy czyścić po każdym użyciu. Dzięki temu usuwany jest brud i zanieczyszczenia. Regularne czyszczenie zapobiega rdzewieniu i zapewnia płynne działanie części. Wydłuża żywotność Twojego narzędzia.
