W jaki sposób przenośnik kablowy może sprawić, że układanie kabli będzie bezpieczniejsze i szybsze?

Zarys artykułu

Dobra decyzja dotycząca przenośnika kablowego rozpoczyna się od jednego pytania: jakiego problemu chce uniknąć projekt? Niektóre zespoły chcą zmniejszyć presję pracowniczą. Niektórzy chcą zapobiec uszkodzeniu powierzchni kabla. Niektóre wymagają płynniejszego karmienia na dużej odległości. Inni potrzebują przenośnej maszyny, którą można przenosić pomiędzy punktami budowy bez spowalniania załogi.

1. Określ typ kabla, średnicę, wagę, długość trasy i ograniczenia dotyczące zginania.
2. Zdecyduj, czy na miejscu potrzebny jest stały, mobilny, elektryczny, benzynowy lub hydrauliczny przenośnik linowy.
3. Dopasuj siłę uciągu i prędkość podawania do rzeczywistych warunków pracy, zamiast patrzeć tylko na wielkość maszyny.
4. Sprawdź ramę, gąsienicę, system mocowania, źródło zasilania i szczegóły zabezpieczeń.
5. Wybierz dostawcę, który rozumie potrzeby związane z budownictwem energetycznym, instalacją telekomunikacyjną i obsługą w terenie.

Utrudnienia związane z układaniem kabli, z którymi zwykle spotykają się kupujący

Na papierze instalacja kabli wygląda na proste zadanie. W terenie często staje się to walką pomiędzy czasem, siłą roboczą, bezpieczeństwem i ochroną kabli. Może zaistnieć potrzeba przeprowadzenia pojedynczego kabla przez rowy, kanały, narożniki, mosty, tunele, podstacje lub tymczasowe obszary budowy. Jeśli kabel będzie ciągnięty nierównomiernie, płaszcz zewnętrzny może zostać zarysowany. Jeśli pracownicy przeciągają go ręcznie zbyt długo, wzrasta zmęczenie i zwiększa się prawdopodobieństwo popełnienia błędów. Jeśli prędkość podawania jest niestabilna, wciągarka, rolki i zespół budowy mogą nie zachować koordynacji.

Tutaj cenny staje się przenośnik linowy. Zamiast wymagać od pracowników ręcznego przenoszenia większości obciążenia, maszyna umożliwia kontrolowane podawanie kabli. Rezultatem jest nie tylko szybszy ruch. Co ważniejsze, zapewnia zespołowi projektowemu bardziej przewidywalny rytm instalacji.

W przypadku wykonawców problemem często są kwestie finansowe. Uszkodzenie kabla może być kosztowne. Przeróbki mogą opóźnić harmonogram. Dodatkowa siła robocza może osłabić marże zysku. W przypadku przedsiębiorstw użyteczności publicznej i firm telekomunikacyjnych problemem jest niezawodność. Źle obsługiwany kabel może przejść kontrolę wzrokową, ale nadal stwarzać długoterminowe ryzyko. Dla zespołów zakupowych problemem jest wybór sprzętu, który wygląda podobnie w Internecie, ale działa zupełnie inaczej na miejscu.

Praktyczna logika działania przenośnika kablowego

Przenośnik linowy przesuwa kabel poprzez tarcie, prowadzenie i kontrolowaną siłę napędową. W zależności od modelu przenośnik może wykorzystywać gumowe pasy gąsienicowe, rolki, wsporniki z ramą stalową, silniki elektryczne, silniki benzynowe lub napęd hydrauliczny. Kluczem nie jest po prostu mocniejsze ciągnięcie. Lepszym celem jest równomierne przesuwanie kabla bez zgniatania, ślizgania, skręcania lub wstrząsania nim.

W wielu projektach przenośnik kablowy współpracuje z rolkami kablowymi, stojakami na szpule kablowe, wciągarkami ciągnącymi i komunikacją pomiędzy pracownikami na trasie. Po prawidłowym umieszczeniu wiele przenośników może dzielić obciążenie kablowe na większą odległość. Pomaga to zapobiec nadmiernemu obciążeniu jednej maszyny lub jednego punktu ciągnącego.

Na przykład, jeśli trasa kablowa obejmuje długie kanały lub kilka punktów zwrotnych, zespół projektowy może umieścić przenośniki w krytycznych odcinkach, aby zapewnić płynny ruch kabla. Gdy praca odbywa się na zewnątrz, a zasilanie jest ograniczone, bardziej praktyczna może być opcja napędzana benzyną. Gdy prace odbywają się w zakładzie, podstacji lub kontrolowanym obszarze budowy, elektryczny przenośnik kablowy może zapewnić czystszą i bardziej stabilną pracę.

Ningbo Marshine Power Technology Co., Ltd. dostarcza sprzęt do układania kabli i budowy instalacji energetycznych dla zespołów, które potrzebują praktycznych maszyn, a nie dekoracyjnych produktów katalogowych. Dla kupujących porównujących opcje przenośników kablowych ważne jest, aby spojrzeć na całą scenę roboczą: rozmiar kabla, stan trasy, dostępną moc, umiejętności załogi, wymaganą mobilność i długoterminową częstotliwość użytkowania.

Główne czynniki decydujące o wyborze odpowiedniego przenośnika

Niezawodny przenośnik linowy powinien być dopasowany do projektu, a nie narzucać projektowi dostosowanie się do maszyny. Przed wyborem kupujący powinni dokładnie rozważyć następujące punkty.

• Średnica i waga kabla:Duże kable zasilające wymagają mocniejszego podparcia i stabilnego mocowania. Mniejsze kable komunikacyjne mogą wymagać delikatniejszego obchodzenia się i lepszej ochrony powierzchni.
• Długość trasy:Dłuższe trasy mogą wymagać więcej niż jednego przenośnika, szczególnie w przypadku zakrętów, zmian wysokości lub tarcia w kanałach.
• Środowisko pracy:Obiekty wewnętrzne i zewnętrzne, podstacje, tunele, obszary budowy dróg i odległe pola mogą wymagać różnych systemów napędowych.

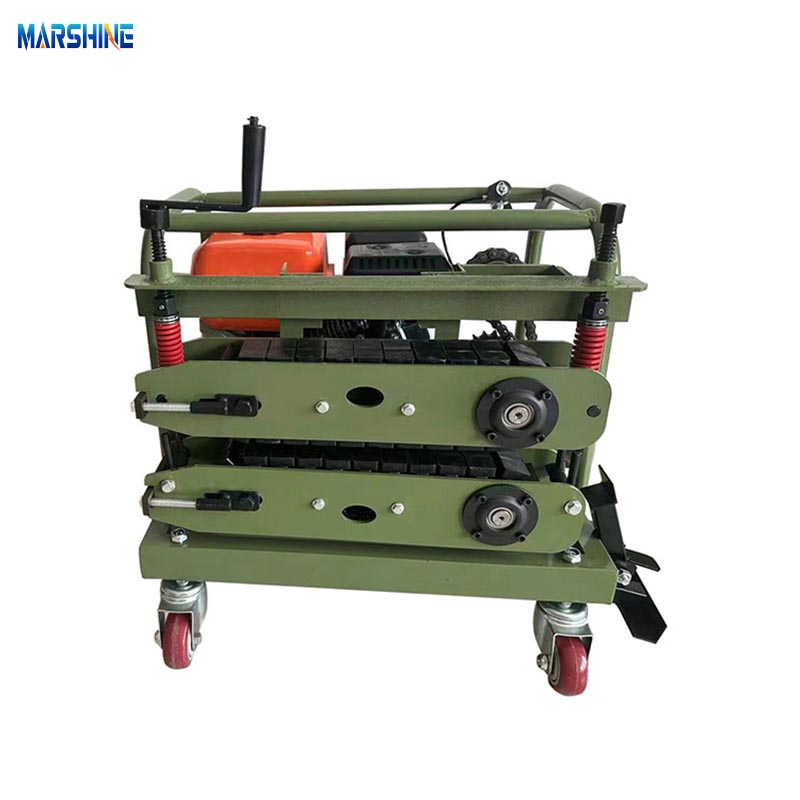

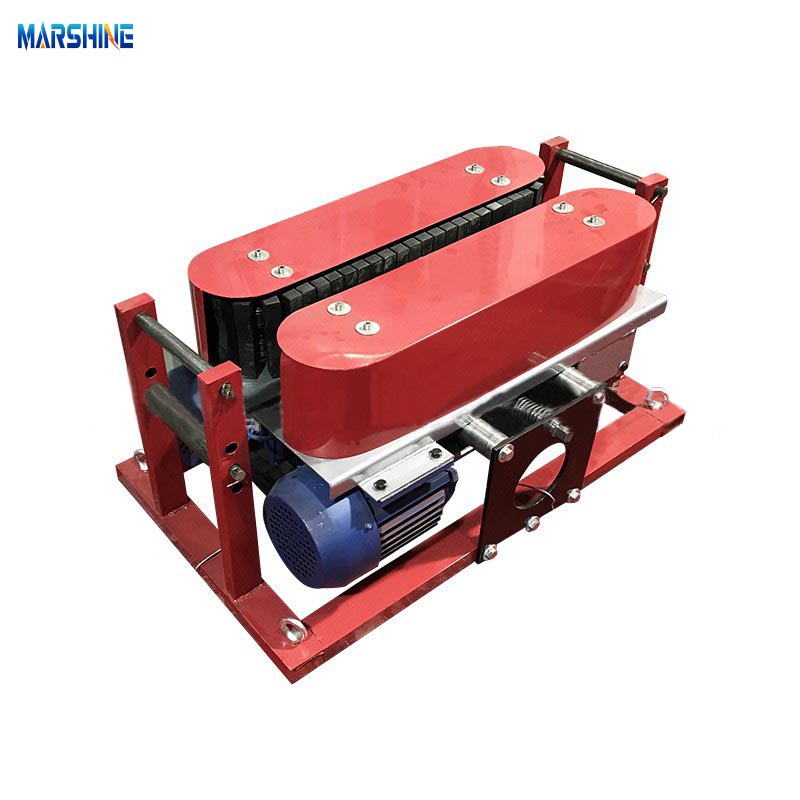

• Źródło zasilania:Modele elektryczne sprawdzają się tam, gdzie dostępna jest moc i liczy się czystość pracy. Modele benzynowe mogą być przydatne na terenach zewnętrznych. Opcje hydrauliczne mogą pasować do ciężkich lub specjalistycznych zadań.
• Ruchliwość:Mobilny przenośnik kablowy jest łatwiejszy do przemieszczania pomiędzy lokalizacjami, podczas gdy stały przenośnik może nadawać się do wielokrotnego przenoszenia w stabilnym miejscu pracy.
• Kontrola prędkości:Zmienna lub stabilna kontrola prędkości pomaga załodze koordynować pracę ze szpulami kablowymi i pracownikami trasowymi.
• Wytrzymałość ramy:Mocna stalowa rama jest ważna, gdy maszyna musi wytrzymać wielokrotne użytkowanie w terenie.
• Ochrona kabla:Gumowy kontakt gąsienicy, gładkie części prowadzące i odpowiednia regulacja nacisku pomagają zmniejszyć uszkodzenia powierzchni.

Porównanie typów przenośników kablowych

Różne konstrukcje przenośników kablowych służą różnym potrzebom w miejscu pracy. Poniższa tabela daje kupującym proste porównanie przed potwierdzeniem technicznym.

Gdzie powszechnie stosuje się przenośniki kablowe

Przenośniki kablowe są szeroko stosowane w projektach, w których ruch kabli musi być wydajny, kontrolowany i powtarzalny. Są szczególnie przydatne w pracach, w których ręczne ciągnięcie byłoby zbyt wolne, zbyt ryzykowne lub zbyt niespójne.

• Budowa sieci energetycznej:Przenośniki kablowe pomagają w transporcie średnich i dużych kabli energetycznych podczas instalacji mediów i rozbudowy sieci.
• Układanie kabli pod ziemią:W projektach kanałów i rowów kontrolowane podawanie pomaga zmniejszyć uszkodzenia spowodowane tarciem.
• Projekty telekomunikacyjne:Przenośniki kablowe mogą wspierać instalację kabli światłowodowych i miedzianych, gdy wymagana jest ostrożna obsługa.
• Miejsca związane z energią odnawialną:Farmy fotowoltaiczne i farmy wiatrowe często wymagają długich tras kablowych po otwartym lub nierównym terenie.
• Budownictwo przemysłowe:Fabryki, zakłady i projekty infrastrukturalne wymagają zorganizowanej obsługi kabli, aby mieć pod kontrolą harmonogramy.
• Praca podstacji:Prowadzenie kabli w ograniczonych przestrzeniach może być korzystne dzięki kompaktowemu i stabilnemu sprzętowi zasilającemu.

Najlepszym zastosowaniem przenośnika kablowego nie jest wymiana całego systemu układania kabli. Powinno to wzmocnić system. W połączeniu z rolkami kablowymi, stojakami na szpule, wciągarkami i przeszkolonymi pracownikami przenośnik staje się częścią płynniejszego procesu instalacji.

Lista kontrolna kupującego przed złożeniem zamówienia

Kupujący nie powinni polegać wyłącznie na zdjęciach produktów. Przenośnik kablowy może wyglądać na mocny, ale prawdziwym pytaniem jest, czy pasuje do kabla i warunków panujących w projekcie. Przed złożeniem zamówienia przygotuj dla dostawcy następujące dane.

• Zewnętrzna średnica kabla i przybliżona waga kabla na metr
• Całkowita odległość układania i liczba punktów zwrotnych
• Niezależnie od tego, czy trasa przebiega napowietrznie, pod ziemią, w wykopie, w kanale czy w pomieszczeniu
• Zasilanie dostępne na miejscu pracy
• Oczekiwana siła uciągu lub zapotrzebowanie na pomoc w karmieniu
• Wymagana prędkość poruszania się lub preferencje dotyczące kontroli prędkości
• Temperatura pracy, narażenie na warunki atmosferyczne, kurz, błoto lub wilgoć
• Czy maszyna musi być często przenoszona między lokalizacjami
• Przewidywany dzienny czas pracy i długoterminowa częstotliwość projektów
• Potrzeba części zamiennych, dostosowania lub wsparcia OEM

Odpowiedzialny dostawca powinien być w stanie omówić z Tobą te szczegóły, zamiast narzucać jeden standardowy model dla każdej sytuacji. Jeśli dostawca pyta o rozmiar kabla, trasę roboczą, warunki zasilania i metodę konstrukcji, jest to zwykle dobry znak. Oznacza to, że rekomendacja jest tworzona wokół stanowiska, a nie zapasów.

Porady dotyczące obsługi i konserwacji

Przenośnik linowy pracuje w wymagających warunkach, dlatego ważne są dobre nawyki obsługi. Nawet dobrze zbudowana maszyna może działać słabo, jeśli będzie używana bez kontroli lub nieprawidłowo umieszczona wzdłuż trasy kablowej.

1. Sprawdź przed każdym użyciem:Sprawdź ramę, paski, rolki, mocowania, przyłącze zasilania, układ paliwowy lub części hydrauliczne w zależności od modelu.
2. Ustaw odpowiednie ciśnienie:Przenośnik powinien mocno chwycić kabel, nie zgniatając go ani nie deformując.
3. Wyrównaj trasę kabla:Złe ustawienie może powodować nacisk boczny, zużycie płaszcza lub niestabilne podawanie.
4. Skoordynuj z wciągarką:Prędkość przenośnika i prędkość ciągnięcia powinny ze sobą współdziałać, a nie ze sobą walczyć.
5. Utrzymuj części kontaktowe w czystości:Błoto, kamienie lub ostre zanieczyszczenia mogą uszkodzić powierzchnię kabla.
6. Zatrzymaj się, gdy pojawi się nietypowy dźwięk:Należy natychmiast sprawdzić hałas, wibracje, poślizg lub nagłą zmianę prędkości.
7. Przechowuj prawidłowo:Gdy maszyna nie jest używana, należy ją utrzymywać w suchości, czystości i chronić przed długotrwałym narażeniem.

Konserwacja to nie tylko ochrona maszyny. Chroni kabel, pracowników i harmonogram projektu. W przypadku firm regularnie korzystających z przenośników kablowych dostępność części zamiennych może również skrócić przestoje.

Często zadawane pytania dotyczące wyboru przenośnika kablowego

P1: Czy przenośnik kablowy jest niezbędny w każdym projekcie układania kabli?

Nie zawsze. Małe, krótkie i proste trasy kablowe można układać ręcznie za pomocą rolek i podstawowych narzędzi. Jeśli jednak kabel jest ciężki, odległość jest duża, trasa jest zakrętowa lub harmonogram jest napięty, przenośnik linowy może znacznie poprawić kontrolę i zmniejszyć obciążenie pracą.

P2: Czy jeden przenośnik kablowy może obsłużyć długodystansową trasę kablową?

Zależy to od długości trasy, ciężaru kabla, tarcia i punktów zwrotnych. W przypadku długich lub skomplikowanych tras można umieścić wiele przenośników w różnych sekcjach, aby podzielić ładunek i zapewnić płynny ruch kabla.

P3: Czy powinienem wybrać przenośnik kablowy elektryczny czy benzynowy?

Wybierz elektryczny, jeśli miejsce ma stabilne zasilanie i wymaga czystszej i cichszej pracy. Wybierz benzynę, jeśli projekt jest na zewnątrz, jest odległy lub trudno jest go podłączyć do prądu. Ostateczny wybór powinien również uwzględniać możliwości konserwacji i wymogi bezpieczeństwa.

P4: Czy przenośnik kablowy uszkodzi płaszcz kabla?

Odpowiednia, prawidłowo wyregulowana maszyna powinna pomóc w ograniczeniu uszkodzeń, a nie je powodować. Kluczem jest odpowiedni docisk, czyste powierzchnie styku, prawidłowe ustawienie oraz dopasowanie przenośnika do średnicy i materiału liny.

P5: Jakie informacje powinienem wysłać dostawcy przed złożeniem zapytania o wycenę?

Wyślij średnicę kabla, wagę kabla, odległość ułożenia, zdjęcia miejsca, jeśli są dostępne, układ trasy, źródło zasilania, przewidywany czas pracy i informację, czy sprzęt musi być mobilny. Te szczegóły pomagają dostawcy zalecić dokładniejszy model przenośnika kablowego.

P6: Czy przenośnik kablowy można dostosować?

Wiele projektów wymaga dostosowania struktury ramy, źródła zasilania, projektu gąsienicy, metody sterowania lub mobilności miejsca. Kupujący powinni wcześniej omówić potrzeby dostosowywania, zwłaszcza w przypadku nietypowych rozmiarów kabli, specjalnego terenu lub powtarzającego się projektu.

Wniosek

Przenośnik kablowy to coś więcej niż maszyna przesuwająca kabel. Jest to praktyczna odpowiedź na kilka typowych problemów projektowych: ciężka praca fizyczna, niestabilne ciągnięcie, uszkodzenie płaszcza kabla, powolna instalacja i słaba koordynacja w miejscu pracy. Prawidłowo wybrany pomaga zespołowi pracować szybciej, zapewniając jednocześnie bezpieczniejszą i bardziej kontrolowaną ścieżkę kabla.

Dla kupujących najmądrzejszym podejściem jest rozpoczęcie od miejsca pracy, a nie od katalogu. Zwróć uwagę na rozmiar kabla, odległość trasy, dostępność zasilania, teren, mobilność i długotrwałe użytkowanie. Następnie dopasuj te warunki do odpowiedniej konstrukcji przenośnika i układu napędowego. Dobrze dobrany przenośnik kablowy może chronić zarówno budżet projektu, jak i jakość instalacji.
