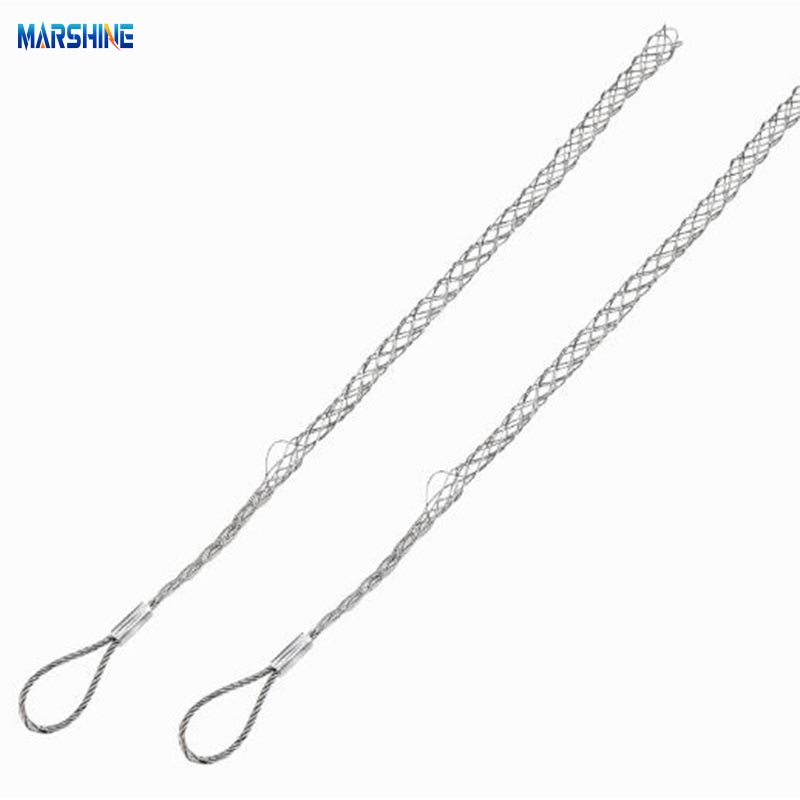

Wybór prawaRękaw z siatki kablowejrozmiar robi dużą różnicę. Wybór ten zależy głównie od średnicy zewnętrznej kabla. Uwzględnia również dopasowanie, jakie chcesz. Dobrze dobrany rękaw zapewnia doskonałą ochronę i schludny wygląd. W przypadku określonych zastosowań, takich jak używanie a Skarpeta do ciągnięcia kablaRównie ważne jest dokładne dobranie rozmiaru.
Wybór odpowiedniego rozmiaru osłony z siatki kablowej wymaga czegoś więcej niż tylko szybkiego zgadywania. Musisz zrozumieć kilka kluczowych pomiarów i terminów. Te parametry pomogą Ci wybrać rękaw, który idealnie pasuje i dobrze spełnia swoją funkcję.
Ustalenie dokładnego rozmiaru kabla jest pierwszym kluczowym krokiem. Dokładny pomiar gwarantuje dokładne dopasowanie osłony z siatki kablowej. Często korzystają z nich profesjonaliścinarzędzia precyzyjne, takie jak suwmiarki czy mikrometrydla tego zadania. Narzędzia te umożliwiają bardzo precyzyjny odczyt. Dokonując pomiaru pamiętaj o uwzględnieniu całego przekroju kabla. Oznacza to pomiar wszystkich warstw: izolacji, wszelkich ekranów i płaszcza zewnętrznego.
Czasami producenci mają niewielkie dopuszczalne różnice w rozmiarze kabla. Warto wziąć pod uwagę te tolerancje. Należy także sprawdzić swoje pomiary pod kątem arkuszy danych technicznych lub norm branżowych. To potwierdza, że kabel jest odpowiedni dla Twojego projektu.
Do bardzo precyzyjnej pracy, szczególnie w przypadku złączy kablowych o nieregularnym kształcie, istnieją zaawansowane metody.Bezkontaktowa metoda przetwarzania chmury punktów 3Dmoże mierzyć złącza kablowe z dużą dokładnością. Technika ta pomaga uniknąć uszkodzeń powierzchni i zapewnia lepszą precyzję niż starsze narzędzia. Tradycyjne narzędzia, takie jak suwmiarki z noniuszem lub linijki stalowe, mogą powodować uszkodzenia powierzchni i są mniej dokładne w przypadku zastosowań profesjonalnych.
Ty też możeszobliczyć średnicę zewnętrzną dla kabli jednożyłowych. Wystarczy dodać zewnętrzną średnicę przewodnika do dwukrotności grubości warstwy izolacyjnej i dwukrotności grubości powłoki. Liczby te można znaleźć w instrukcjach obsługi lub specyfikacjach lub zmierzyć je bezpośrednio.
Każdy rękaw z siatki kablowej ma „średnicę nominalną”. Jest to jego podstawowy rozmiar, gdy nie jest rozciągnięty ani ściśnięty. Ale prawdziwa magia tych rękawów wynika z ich „współczynnika rozszerzalności”. Ten stosunek informuje o tym, jak bardzo rękaw może rozszerzyć się w stosunku do rozmiaru nominalnego. Jest to kluczowy czynnik przy dopasowywaniu różnych wiązek kablowych.
Na przykład rozszerzalny pleciony rękaw PET często ma współczynnik rozszerzalności wynoszący2 razy. Oznacza to, że może rozciągnąć się dwukrotnie w stosunku do swojej pierwotnej średnicy. Inne typy, takie jak rozciągliwe koszulki Colors wykonane z monofilamentu PET, mogą rozszerzać się jeszcze bardziej, aż do300%ich początkowej średnicy. Tulejki z plecionego drutu PET zwykle rozszerzają się do 150% swojej średnicy początkowej. Zrozumienie tych proporcji pomoże Ci wybrać osłonę, która będzie pasować do różnych rozmiarów kabli lub wiązek.
Każda tuleja z siatki kablowej ma określony zakres rozmiarów kabli, które może obsłużyć. Zakres ten jest określony przez minimalną i maksymalną średnicę wiązki. Minimalna średnica wiązki to najmniejszy kabel lub grupa kabli, w której może ciasno pasować osłona. Jeśli kabel jest mniejszy, tuleja może być zbyt luźna.
Maksymalna średnica wiązki to największy kabel lub grupa kabli, które może wygodnie pokryć osłona. Jeśli wiązka kabli jest większa, tuleja będzie zbyt rozciągnięta. Może to obniżyć jego właściwości ochronne, a nawet uszkodzić rękaw. Przestrzeganie tych granic gwarantuje, że rękaw zapewnia optymalną ochronę, wygląda schludnie i służy przez długi czas.
Wybór odpowiedniego typu i rozmiaru osłony siatkowej kabla ma kluczowe znaczenie dla skutecznego zarządzania kablami i ich ochrony. Różne typy rękawów oferują wyjątkowe korzyści i wymagają szczególnego uwzględnienia rozmiaru.
Oploty z siatki kablowej są bardzo elastyczne. Z łatwością mieszczą się w ciasnych przestrzeniach i dopasowują się do różnych kształtów kabli. Aby je dobrać, najpierw zmierz średnicę wiązki kabli. Użyj suwmiarki, linijki lub elastycznej taśmy. Pamiętaj, że rękaw może się rozciągać. Na przykład rozszerzalne plecione rękawy PET mogą rozszerzać się1,5-krotność ich rozmiaru spoczynkowego. Zawsze sprawdzaj specyfikacje producenta dotyczące minimalnej i maksymalnej średnicy. Upewnij się także, że osłona może się wystarczająco rozszerzyć, aby nasunąć się na duże złącza lub wtyczki. Może to oznaczać, że potrzebujesz tulei o większej średnicy. Przejrzyj specyfikacje produktu pod kątem zakresu średnic, długości i odporności na warunki środowiskowe. Na koniec przetestuj małą część koszulki, aby potwierdzić rozmiar i łatwość montażu. Oploty pozwalają na zginanie przewodów bez uszkodzeń. Ich otwarty splot chroni kable i rozciąga się do. Jednak niektóre materiały, takie jak. Jednak niektóre materiały, takie jakMonofilament z siarczku polifenylenu (PPS) i Nomexsą mniej elastyczne. Ogranicza to możliwość ich dostosowania do potrzeb różnych rozmiarów.
Rozszerzalne tuleje z siatki kablowej zapewniają dużą wszechstronność. Są kompatybilne z kablami o średnicach od2mm do 30mm. Konkretne rozmiary obejmują 2 mm, 3 mm, 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 25 mm i 30 mm. Jeden powszechny rozmiar ma średnicę wewnętrzną wynoszącą12 mm (0,47 cala). Konstrukcje takie jak „rozszerzalny pleciony” i „rozszerzalny teleskopowo” poprawiają szybkość instalacji. Można również znaleźć konstrukcje „otwarte” lub „samozamykające się”. PET (politereftalan etylenu) jest powszechnym materiałem. Jego pleciona struktura pozwala naRozszerzalność promieniowa 50%.. Umożliwia to zastosowanie różnych średnic wiązek. Do prawidłowego montażu należy dobrać tuleję o średnicy 1,5 średnicy wiązki. PET zapewnia doskonałą odporność termiczną, płomieniową, mechaniczną i chemiczną.
Koszulki termokurczliwe z siatki kablowej wymagają starannego doboru rozmiaru. Thekońcowa średnica produktu termokurczliwego powinna być mniejszaniż przedmiot, który obejmuje. Jednakże jego średnica po rozwinięciu musi być wystarczająco duża, aby pokryć obszar i wszelkie dołączone złącza. Przytnij tuleję na odpowiednią długość, pozostawiając co najmniej ćwierćcalową nakładkę na złączach. Uwzględnij także skurcz wzdłużny. Większość standardowych rurek termokurczliwych zaczyna się kurczyć pomiędzy90°C do 120°C(194°F do 248°F). Pełny skurcz następuje w nieco wyższych temperaturach. Ostateczny rozmiar zależy od współczynnika skurczu rurki, np. 2:1 lub 3:1. Theminimalna średnica wewnętrzna po rozszerzeniu (ID)musi być większa niż największa średnica, po której musi się przesunąć. Maksymalny odzyskany identyfikator musi być mniejszy niż najmniejsza średnica wymagająca pełnego pokrycia.
Wybór odpowiedniego rozmiaru osłony z siatki kablowej ma duże znaczenie. Dzięki temu kable będą chronione i uporządkowane. Ta sekcja pomoże Ci zastosować zasady wymiarowania w rzeczywistych sytuacjach.
Dobór rozmiaru pojedynczego kabla jest zwykle prosty. Wystarczy zmierzyć zewnętrzną średnicę kabla. Następnie wybierasz rękaw pasujący do tej średnicy, pozwalający na dopasowanie lub lekko luźne dopasowanie w zależności od potrzeb.
Jednakże dobór rozmiaru wielu kabli stanowi inne wyzwanie. Łączysz kilka kabli w wiązkę. Tworzy to większy, często nieregularny kształt. Wielu profesjonalistów używa do tego celu „kalkulatorów wypełnienia przewodów”. Narzędzia te pomagają określić odpowiedni rozmiar rękawa dla pakietu. Zastanawiają się, jak łatwo można przeciągnąć przewody przez tuleję. Pamiętaj, aby skupić się na zewnętrznej średnicy płaszcza każdego kabla, a nie na grubości drutu. Grubość drutu nie informuje o fizycznej przestrzeni zajmowanej przez kabel.
Do obliczenia średnicy wiązki można również użyć wzoru matematycznego. Najpierw oblicz obszar pojedynczego kabla. Można to zrobić za pomocą wzoru:(Średnica kabla * Średnica kabla * Math.PI) / 4. Następnie pomnóż obszar pojedynczego kabla przez liczbę posiadanych kabli. To daje sumęObszar pakietu. Na koniec obliczśrednica pakietuużywającMath.Sqrt((obszar pakietu * 4) / Math.PI). Przelicz ten wynik na cale, aby wybrać odpowiedni rękaw. Ta metoda pomoże Ci znaleźć tuleję, która wygodnie pomieści wszystkie kable.
Dopasowanie rękawa z siatki kablowej ma ogromne znaczenie. Możesz wybrać pomiędzy obcisłym lub luźnym krojem. Każda opcja ma swoje zalety.Dopasowany krój zapewnia optymalną izolację i ochronędla Twoich kabli. Zabezpiecza je i zapobiega przemieszczaniu się. Jest to idealne rozwiązanie do zastosowań, w których wymagana jest maksymalna ochrona i bardzo schludny wygląd.
Z drugiej strony zbyt luźny lub ciasny rękaw może obniżyć wydajność. Zbyt luźna osłona może nie chronić dobrze kabli. Może to również wyglądać niechlujnie. Zakładanie zbyt ciasnego rękawa może być trudne. Może to również powodować obciążenie kabli lub samej tulei. Z biegiem czasu może to prowadzić do uszkodzeń. Weź pod uwagę potrzeby swojej aplikacji. Potrzebujesz maksymalnej ochrony i czystego wyglądu? Wybierz dopasowany krój. Czy potrzebujesz większej elastyczności lub planujesz dodać więcej kabli później? Nieco luźniejszy krój może być lepszy.
Rozszerzalne tuleje z siatki kablowej zapewniają dużą wszechstronność. Są kompatybilne z kablami o średnicach od
Częstym błędem jest niedokładny pomiar. Zawsze używaj precyzyjnych narzędzi, takich jak suwmiarki. Zgadywanie rozmiaru często prowadzi do tego, że rękawy są za duże lub za małe. Kolejnym błędem jest zapominanie o złączach lub wtyczkach. Części te są często szersze niż sam kabel. Upewnij się, że wybrany rękaw może się po nich przesuwać.
Czasami ludzie ignorują współczynnik rozszerzalności tulei. Rozszerzany rękaw może się rozciągnąć, ale tylko do pewnego stopnia. Zawsze sprawdzaj specyfikacje producenta dotyczące minimalnej i maksymalnej średnicy. Nieuwzględnienie przyszłych dodań kabli to kolejna pułapka. Jeśli uważasz, że możesz później dodać więcej kabli, wybierz tuleję z nieco większą ilością miejsca. Dzięki temu nie musisz go wymieniać. Na koniec zawsze dopasowuj materiał rękawa do swojego otoczenia. Na przykład niektóre materiały zapewniają lepszą odporność na ciepło. Wybór niewłaściwego materiału może zagrozić ochronie. Wykonanie tych kroków pomoże zapewnić, że osłona z siatki kablowej będzie idealnie spełniać Twoje potrzeby.
Dokładne pomiary i zrozumienie specyfikacji tulei mają kluczowe znaczenie. Pomagają w doborze odpowiedniego rozmiaru osłony z siatki kablowej. Odpowiedni rozmiar dobrze chroni kable. Utrzymuje je również w porządku i wygląda profesjonalnie. Zawsze myśl o specyficznych potrzebach swojego projektu, aby uzyskać idealne dopasowanie.
Dokładny pomiar zapewnia idealne dopasowanie. Zapobiega zbyt luźnemu lub zbyt ciasnemu rękawowi. To najlepiej chroni kable i sprawia, że wyglądają schludnie.
Wybierz ciasny krój, aby uzyskać maksymalną ochronę i schludny wygląd. Nieco luźniejszy krój sprawdzi się, jeśli planujesz później dodać więcej kabli.
Jeśli jest zbyt luźny, rękaw zapewnia mniejszą ochronę i wygląda niechlujnie. Jeśli jest zbyt ciasny, jest trudny w montażu i może naprężać kable lub samą tuleję.
